列印管理作业标淮

1.目的

保证大家更方便快速,准确的使用印表机.

2.适用范围

富金公司冲模二厂.

3.列印须知

3.1对不同页面大小的文件,必须使用指定的印表机列印:

A4HP_5002

A3HP_5001

HP_750C其它规格图纸

3.2使用印表机HP_750C时,必须事先经组长确认,在预览列印检查无误后,再进行列印.

4. AutoCAD出图环境设置

为保证出图的质量,在出图前进行以下设置 (注:每台印表机只须在第一次使用前设置即可,以后使用时只

要确认是否已进行设置):

4.1出图笔宽手动设置:

在AutoCAD中出图时,选取下拉菜单“FileàPrint”或点列印图标,出现下图(A)所示的对话框,再点取“Plot Device”,

在”Plot style table(pen assignments)”栏中,选中”Name”下拉列表内容为”acad2000cfg.ctb”,单击”Edit…”按钮会出

现下图(B)所示的对话框,在该对话框中,可以修改从1号色到255号色的颜色和笔宽. (笔宽数值参考附件一).

4.2出图笔宽自动设置:

在AutoCAD 2000中颜色和笔宽的设定存在acad2000cfg.ctb文件中,此文件已放在Release\Foxcad2000\Txt&sld

目录下面,列印时只要在下图(A) 对话框”Plot style table(pen assignments)”栏中选中”acad2000cfg.ctb”即可.

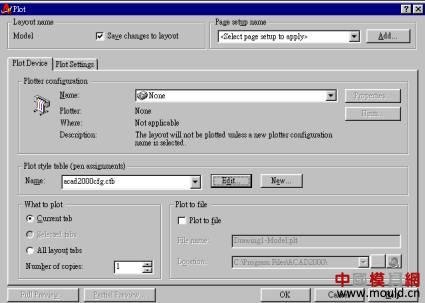

(图A)

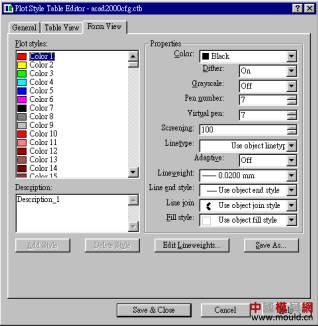

 (图B)

5. 列印作业

5.1AutoCAD 2000手动列印:

在点选File->print或列印图标后,会弹出上图(A)所示的对话框,在”What to plot”中,选中”current table”,在

”Plot style table(pen assignments)”中,选中”acad2000cfg.ctb”,在”Plotter configuration”中选择对应的列印机.

单击对话框上面的”Plot Settings”标签,进入下一个页面,如下图(C)所示,点选”Papper size”可以确定纸张

大小,点选”Window<”可以选定列印范围,点选”Drawing orientation”可以确定列印方向,最后选取”Full

Preview...”可以预览列印结果.确定无误后,选取”OK”按钮列印.

(C)

5.2 AutoCAD 2000自动列印时问题的处理:

5.2.1 如果列印时不能列印出图纸,大多是由于对应的列印服务器连不上线造成的,此时可以选取”辅助

工具”à”印表机设置”更换列印服务器.如果三个列印服务器都不能连上线,请系统室解决.

5.2.2 如果列印出的图纸偏位,大多是由于画模时没有采用标淮图档造成的,可以尝试将图档剪下,插入

标淮图档中再列印.

5.2.3 OFFICE应用软件列印

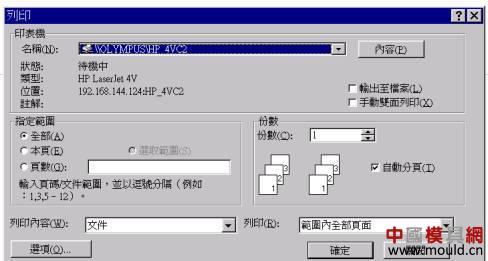

 以Microsoft Word为例:首先选择下拉菜单中的档案\列印,出现下图D所示对话框,在印表机名称栏中,根

据纸张大小选取印表机;点取内容,确认纸张大小,纸张来源;在指定范围栏中,确认需列印的范围;在份数

栏中,确认每一页需打印的份数;确认完毕后,点取确定键出图. 注意的重点是图幅大小与印表机对应,版

面设定后预览,并确认是否有不需要列印的内容.

图D

附件一: AutoCAD出图笔宽设定表

________________________________________

HP_4VC1、HP_4VC2、HP_4VC3

HP_5001、HP_5002  HP_750C

颜色笔号线型笔粗颜色笔号线型笔粗

1700.021700.12

2700.032700.18

3700.073700.2

4700.084700.15

5700.025700.18

6700.16700.12

7700.27700.4

10700.2  9700.02

40700.4  10700.2

100700.640700.4

180700.4100700.6

其他(全部)700.02180700.6

       其他(全部)700.18
