电动滑台 DXY50-155K

信息类别:其他 > 其他机械及工业用品

发布地区:广东省-深圳市

发布时间:2018-11-06

发布企业:深圳市得地为业科技有限公司

联系人:刘小姐女士

手机:企业用户登录查看

邮箱:3004684612@qq.com

联系人:刘小姐女士

手机:企业用户登录查看

电话:企业用户登录查看

Q Q:企业用户登录查看

传真:

邮箱:3004684612@qq.com

地区:广东省-深圳市

网址:http://www.chinaddwy.com/

地址:深圳市龙华新区龙华街道清湖

社区清祥路清湖科技园B栋1259-
产品详情描述

产品介绍

产品特点:
 标配步进电机和RS232接口,方便安装连接;
 有防松和防轴窜结构,有效防止螺杆及导轨松动,有效保证重复定位精度和绝对定位精度;
 采用精密交叉滚柱导轨(方形,整体与底板连接)运动顺畅、承载大,适合单轴重载或多轴组合;
 精磨电移台底板和合理的导轨固定方式,大大降低了电移台的俯仰和偏摆,使运动直线度和平行度有较大提高;
 采用高精度集成电路,装有零位和限位开关,方便准确定位和保护产品,配有手轮,方便调试;
 底座有标准孔距的螺纹孔的通孔,方便安装固定;
可配闭环电机控制,伺服电机快速定位。

产品参数:

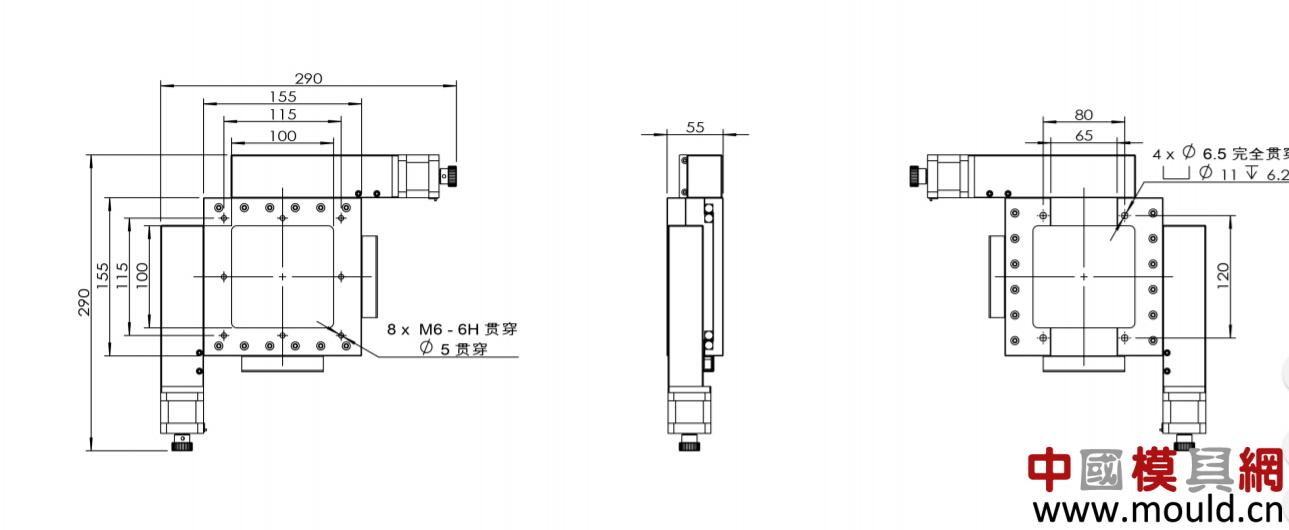

产品型号DXY50-155K
机械结构台面尺寸mm155*155MM
X,Y轴行程50
滚珠丝杆直径?8
丝杆导程2.5
导轨交叉滚柱导轨
主材质-表面处理铝合金-阳极氧化发黑
精度描述分辨率mm0.0125
最大速度:mm/sec20
重复定位精度3μ
绝对定位精度5μ
直线度5μ
平行度15μ
 台面平行度
20μ
//
电气规格
型号42BYG
工作电压VDC24V
步进角o1.8
传感器型号微型光电
工作电压DC5-24V±10%
工作电流≤50ma
电源接口型号RS232串口9针公接头
承载水平使用中心kg20
自重带电机kg4
