一、技术参数                                                                                                                     ●  加工尺寸

   X：1220mm

   Y：2440mm

   Z：950mm

●  三轴快速移动速度

  X：40000mm/分                                                  Y：40000mm/分                                                        Z：10000mm/分

●  重复定位精度：± 0.05mm

●  A轴旋转度数：±120°

●  C轴旋转度数：± 210°

●  运行指令：G代码                                                     ●  主轴刀头输出功率：10KW

●  主轴转速：24000转

●  刀柄规格：HSK.F63.ER40                                                                                        ●  工作电源：AC380V/50HZ

二、部件配置

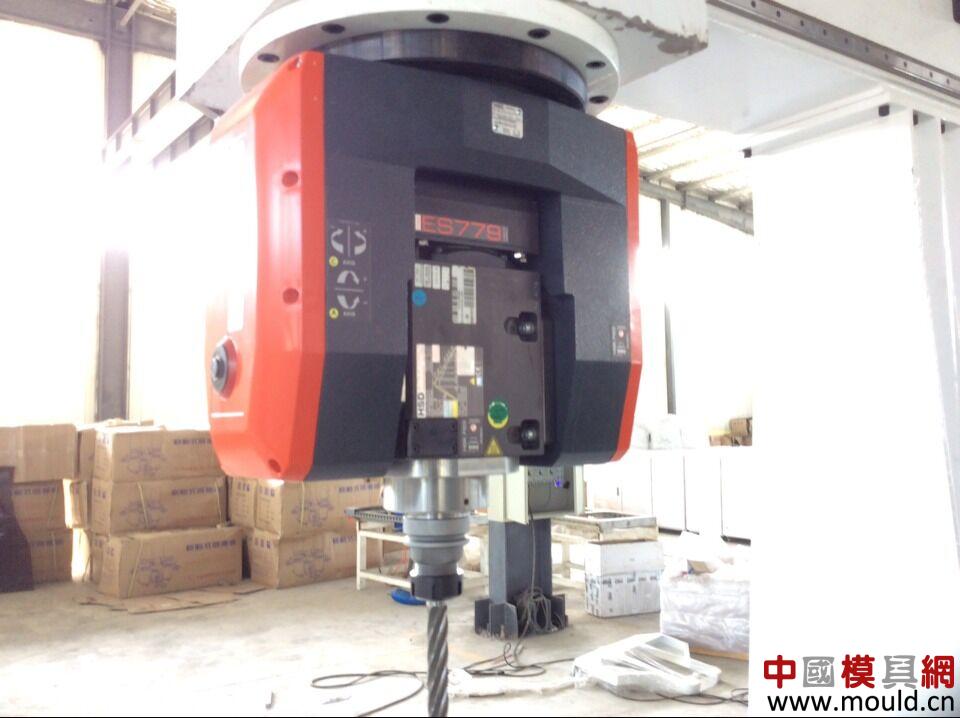

● 双摆头：HS655（意大利HSD）                                         ● 控制系统：意大利欧赛（OSAI）

● 三轴斜齿条：德国亚特兰大斜齿条                                     模数：3mm                                                             ● 电器主件：德国施耐德(SHINEDER)

● 电缆线拖链：一铭专用                                                ● 导轨：台湾银泰(PMI）方形导轨（3层LACAS刮屑防尘、5000公里自润滑免维护）

  X1/X2：45mm                                                           Y：45mm                                                               Z：30mm                                                              ● 伺服驱动系统：日本安川（YASKAWA）

  电机功率：X1/X2（4.4KW)

            Y(4.4KW)

            Z(2.9KW)

● 减速机（齿轮变速箱）：台湾APEX 或德国 艾斯乐(ELSELE)                      减速比：X1/X2（1:10）                                                 Y（1:10）                                                             Z（1:35）

● 变频器：台湾台达（DELTA）

   ● 选配软件：AlphaCAM, Catia, Ug.

   ● 选配台面：T型槽

四、应用特性

●  应用加工材质：

代木、保丽龙泡沫、石膏、环氧树脂、聚酯工业塑料及各类碳混化合物

●  应用行业：

   汽车、风电、游艇轮船、轨道交通等模具以及大型三维立体产品件加工

●  加工轨迹：  三维曲面铣型

五、生产工艺：

1、床身变形量热处理工艺：

粗、精加工前，二次退火消除内应力变形量

2、三轴垂直度：

粗加工：使用龙门刨床加工三轴的齿条、导轨安装基准面

精加工：使用进口五面铣加工中心，同一定位基点下（一刀活），精铣三轴的齿条、导轨基准面，同时加工定位销、安装螺孔

3、精度保证条件： 使用激光干涉仪做三轴精度补偿
