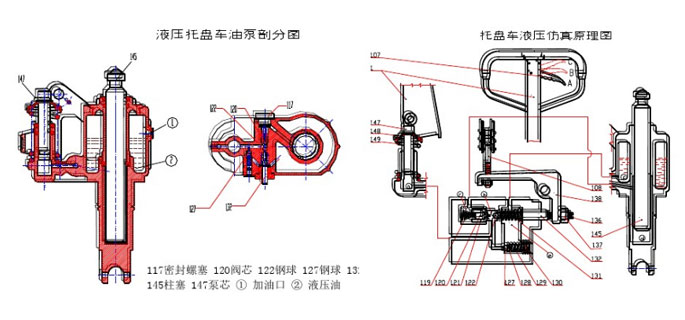

手动液压叉车是一款在商场或者仓库里面使用比较多的设备，这样的设备可以搬运仓库之中会用到，很多用户想了解这台设备的工作原理图，我们就来讲解一下

搬运车的起升过程：将捏手107置于A位置，此时卸荷撞针132没有抵触钢球122，此时摇动手柄1，泵芯147在手柄1和弹簧149的共同作用下将作往复运动。当泵芯147向上提升时，柱塞泵a腔内形成负压，阀芯120和阀体121在弹簧119的作用下处于罐壁装填，而钢球122由于油压作用自动打开，油压油从贮油室F腔流经e腔，再经钢球122进入柱塞泵a腔内，柱塞泵吸油过程完成。

当泵芯147向下运动时，a腔产生的压力传递于b腔，由于油压的作用钢球122关闭，而阀芯120和阀体121打开，油压油从柱塞泵a腔进入d腔内，此时柱塞145升起。
